در این مطلب قرار است که با انواع مدار فرمان و UPS آشنا شویم. بازرگانی هیوت مدار فرمان‌های مختلفی را تولید و عرضه می‌کند که می‌توان به مدار فرمان چهار کانال ، مدار فرمان فول آپشن ، مدار فرمان آنتی کرش ،مدار فرمان هاپینگ و مدار فرمان 3 رله و … اشاره کرد. همان‌طور که حتما می‌دانید یا شاید هم نمی‌دانید، مدار فرمان وظیفه کنترل موتور درب برقی را بر عهده دارد و اگر بخواهیم تعریف فنی‌تری از آن داشته باشیم؛ مدار فرمان وسیله‌ای است جهت کنترل موتور توسط ریموت.

ویژگی‌های مدار فرمان و UPS موتورهای ساید

در ابتدای بحث در مورد تعریف مدار فرمان صحبت‌هایی شد، به همان بسنده می‌کنیم. مدار فرمان ویژگی‌هایی دارد که در ادامه بحث به آن می‌پردازیم. اتصال چشمی بین درب برای ایجاد امنیت درب و عابرین پیاده و بدین صورت عمل می‌کند که با تشخیص کسی در بین درب درب به صورت خودکار باز می‌شود. اتصال فلشر جهت اطلاع دادن به سایرین مه درب در حال باز شدن است. بسته‌شدن خودکار یا Auto close که برای مواردی است که اگر فراموش کردیم درب را ببندیم یا به هر دلیلی درب را نبستیم، درب به صورت خودکار بسته می‌شود.

قابلیت Run Time یا زمان کارکرد، با تنظیم این قابلیت در جهت بالا و پایین، در صورتی که لیمیت سوئیچ موتور فعال نشد و موتور متوقف نشد، مدار فرمان حرکت موتور را با توجه به زمان تنظیم شده تشخیص می‌دهد و موتور را متوقف می‌کند. در UPSهای AC و DC قابلیت برق پشتیبان تعبیه شده است تا در زمان نبود برق، بتوان با باتری درب را حرکت داد.



مدار فرمان و UPS موتورهای ساید

این مدار فرمان تمامی قابلیت ذکر شده در بخش بالا را دارد و تنها قابلتی که ندارد، برق پشتیبان است. اما مزیت و برتری این مدار فرمان نسبت به رقبا کددهس هاپینگ یا ضد سرقت است. به این معنی که یک‌صد میلیون کد برای این مدار فرمان تعریف شده که با هر بار فشار دادن ریموت یک کد به صورت تصادفی به آن اختصاص داده می‌شود و هیچ‌وقت ریموت کد یکسانی ندارد. و حتی این کدها قابل کپی‌برداری نیستند و این‌گونه است که درب شما ضدسرقت می‌شود.

اما در کددهی لرنینگ کدهای رد و بدل شده یک کد مشخص و تکراری است و سارقان می‌توانند کد ریموت را پیدا کرده و بر ریموت دیگر کپی کنند و در نتیجه کنترل درب شما را به دست خواهند گرفت.

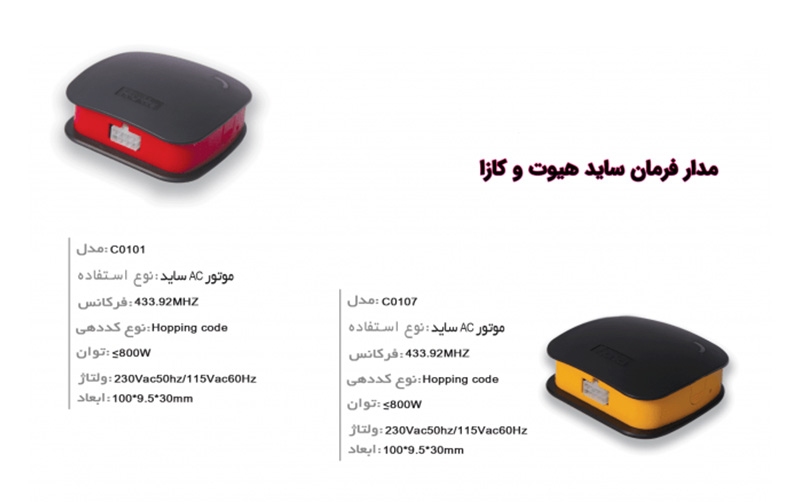

مدار فرمان ساید هیوت و کازا

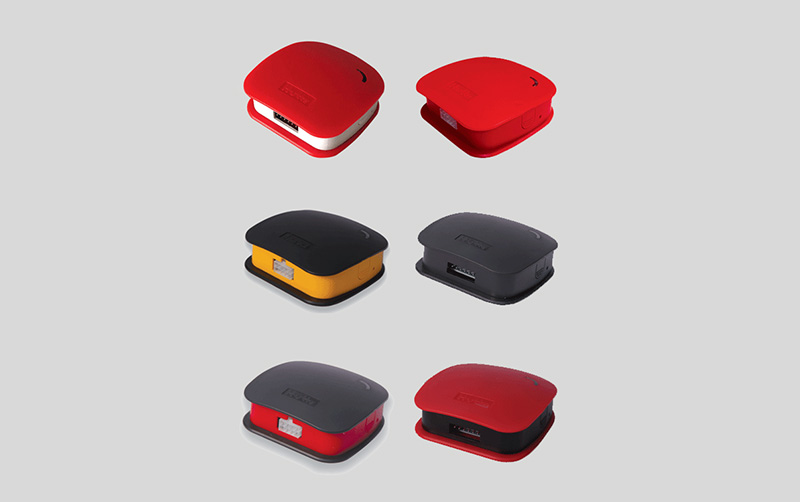

مدار فرمان با برق پشتیبان یا UPS DC Side : که در چهار مدل هیوت ، کازا ، نئو و تور ارائه می‌شود و دارای برق پشتیبان است.
مدار فرمان با برق پشتیبان یا UPS AC Side : فقط مخصوص موتورهای 300، 500 و 600 کیلوگرم هیوت است و دارای برق پشتیبان است.
مدار فرمان ساید AC : که در چهار مدل هیوت ، کازا ، نئو و تور ارائه می‌شود اما برق پشتیبان ندارد.
اما نکاتی که باید در مورد مدار فرمان‌های نئو و تور باید بدانیم این است که برق پشتیان ندارد، سیستم کددهی آن لرنینگ است(یعنی ضدسرقت نیست.) و سطح کیفی پائین‌تری نسبت به مدار فرمان هیوت و کازا دارد، اما نسبت به مدار فرمان‌های بازار سطح کیفی مناسب‌تری دارد.

مدار فرمان UPS DC Side هیوت و کازا

موتورهای ساید DC، با توجه به نوع ولتاژی که دارند، فقط با این UPS می‌توانند کار کنند. از قابلیت‌های این UPS می‌توانیم به داشتن برق پشتیبان ، اتصال چشمی ، اتصال فلشر ، قابلیت تک کانال و چهار کانال ، اتصال لامپ اضطراری (برای زمان‌هایی کاربرد دارد که برق پارکینگ قطع شده و تاریک است، با فشردن ریموت لامپ روشن می‌شود و روشنایی به پارکینگ برمی‌گردد. طراحی جدید بُورد و استفاده از ترانس بزرگ‌تر و قوی‌تر که در بازار به اسم UPS ترانس بزرگ می‌شناسند.

مدار فرمان UPS DC Side

قابلیت بسته شدن خودکار یا Auto Close ( قابل تنظیم بین 0 تا 180 ثانیه ) ، قابلیت معکوس کردن عملکرد ups توسط دکمه ، داشتن دکمه off/on جهت قطع و وصل کردن برق ورودی ups(در واقع اگر این‌کار را هر از مدتی انجام دهید باعث خالی شدن شارژ باتری‌های ups می‌شود و عمر باتری‌ها بیشتر می‌شود. به ازای هر 2 هفته یک روز با باتری کار کند.)

اکثر یو پی اس‌های موجود در بازار در صورتی که کابل باتری به باتری متصل نباشد و UPS متصل به برق باشد (باتری در مدار نباشد)، یو پی اس کار نمی‌کند. اما این UPS بدون باتری هم کار می‌کند، با این امکان مشتری می‌تواند در صورت صلاح‌دید باتری را از UPS جدا کند.

مدار فرمان UPS DC Side نئو و تور

از قابلیت‌های این مدار فرمان می‌توان به اتصال چشمی و فلشر ، قابلیت معکوس کردن عملکرد مدار فرمان ، قابلیت Auto close بدون تنظیم تنها تا 90 ثانیه ، کددهی لرنینگ ، قابلیت کارکرد بدون باتری ، قابلیت تک کانال و چهار کانال ، قابلیت نصب کلید دستی و طراحی جدید بُورد و استفاده از ترانس بزرگ‌تر و قوی‌تر که در بازار به اسم UPS ترانس بزرگ می‌شناسند.

انواع مدار فرمان موتورهای توبولار

مدار فرمان با برق پشتیبان یا UPS DC Tubular : فقط مخصوص موتور DC 100 نیوتن هیوت است.
مدار فرمان با برق پشتیبان یا UPS AC Tubular : مخصوص موتورهای زیر 140 نیوتن هیوت است.
مدار فرمان توبولار AC : در سه مدل 4 کانال توبولار ، آنتی‌کرش توبولار و هاپینگ توبولار ارائه می‌شود و برند آن هیوت است.
مدار فرمان DC توبولار با برق پشتیبان یا UPS DC Side
ویژگی‌های این مدار فرمان دقیقا شبیه به UPS DC Side هیوت و کازا است و قرار است به‌زودی قابلیت‌های جدیدی به آن اضافه شود.

مدار فرمان AC توبولار با برق پشتیبان یا UPS AC Side

همانطور که به صورت خلاصه قبلا نیز عنوان شده بود، این مدار فرمان مخصوص موتورهای زیر 140 نیوتن هیوت است و قابلیلت نصب چشمی و فلشر را دارد و از کددهی لرنینگ با فرکانس 443 استفاده می‌کند. قابلیت Auto close نیز در این مدار فرمان قرار دارد.

مدار فرمان توبولار AC

این مدار فرمان چهار نوع مختلف دارد. 1- مدار فرمان 4 کانال توبولار 2- مدار فرمان آنتی‌کرش 3- مدار فرمان هاپینگ توبولار 4-مدار فرمان فول کانال

نکته حائز اهمیت این است که برای تمام موتورهای توبولار نئو، کازا و هیوت، تنها می‌توان از مدار فرمان‌های توبولار ac هیوت استفاده کرد بجز موتور 100 نیوتن DC هیوت که از مدار فرمان UPS DC Tubular استفاده می‌کند.

مدار فرمان 4 کانال توبولار

ویژگی‌های این مدار فرمان بهاین شرح است؛ قابلیت تک کانال به چهار کانال را دارد. قابلیت نصب آنتن جهت اضافه کردن بُرد ریموت را دارد. قابلیت معکوس کردن عملکرد مدار فرمان را نیز داراست. قابلیت کددهی ریموت از طریق ریموت دیگر (برای مواقعی کاربرد دارد که موتور را نصب کرده‌اید و مدار فرمان دور از دسترس است و به دکمه لِرن دسترسی ندارید.) قابلیت Auto close هم در این مدار فرمان تعبیه شده است.

ویژگی‌های مدار فرمان فول کانال

این مدار فرمان همه قابلیت‌های مدار فرمان 4 کانال توبولار را دارد بجز قابلیت اضافه کردن آنتن. علاوه بر قابلیت‌های ذکر شده قابلیت نصب چشمی و فلشر، Auto close، تنظیم زمان کارکرد یا Run Time و قابلیت توقف یا حرکت رو به بالا، پس از شناسایی مانع در مقابل چشمی بین درب را نیز دارد.

مدار فرمان آنتی‌کرش

قابلیت نصب فلشر، قابلیت معکوس کردن عملکرد درب، کددهی لرنینگ و قابلیت تک کانال به چهار کانال را دارد. این مدار فرمان قابلیت نصب چشمی ندارد؛ چون خود این مدار فرمان آنتی‌کرش است و زمانی‌که درب به مانع برخورد می‌کند، دستور متوقف شدن درب را موتور به مدار فرمان می‌دهد. نکته قابل ذکر این است که این قابلیت آنتی‌کرش یا برخورد با مانع در قسمت گیربکس موتور تعبیه شده است که باعث می‌شود ضریب خطا بسیار کاهش یابد. این مدار فرمان تنها مخصوص موتورهای توبولار آنتی‌‌کرش هیوت می‌باشد.

مدار فرمان‌ هاپینگ توبولار

این مدار فرمان کاملا شبیه به مدار فرمان فول کانال است که یک‌سری قابیت‌های بیشتری نیز دارد. کددهی هاپینگ با فرکانس 433. از این مدار فرمان در جاهایی استفاده می‌شود که علاوه بر درب ورودی ساختمان برای پارکینگ نیز یک درب در نظر گرفته شده است و برای ورود و خروج ماشین باید از دو درب عبور کنیم. در صورتی که کددهی مدار فرمان درب اصلی هاپینگ باشد، می‌توان مدار فرمان درب دوم را طوری انتخاب کرد که سیستم کددهی هاپینگ داشته باشد و تنها با داشتن یک ریموت هر دو درب را بتوان کنترل کرد.



مدار فرمان 3 رله

این مدار فرمان را می‌توان یک لوازم جانبی جدا برای اضافه کردن ریموت به سیستم به حساب آورد. این مدار فرمان را می‌توان در تمام سیستم‌های دزدگیر خانگی و هر سیستم دیگری که احتیاج به متصل شده به ریموت دارد، استفاده کرد.
