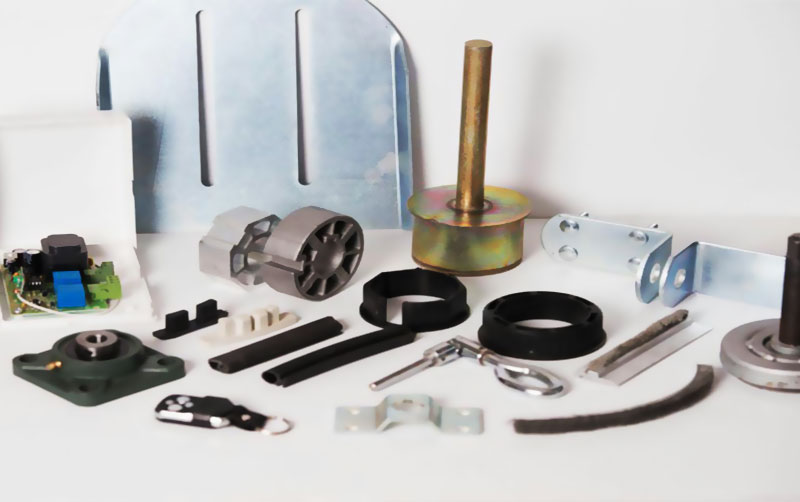

اندکپ بلبرینگ

از متعلقات اصلی در کرکره برقی اندکپ بلبرینگ می باشد
تکیه گاه اصلی کرکره برقی روی اندکپ بلبرینگ می باشد در یک سمت از این وسیله موتور و در طرف دیگر این وسیله قرار میگیرد و بار یکطرف کرکره برقی روی دوش اندکپ بلبرینگ می باشد.

اندکپ ها به دو دسته تقسیم می شوند.

۱-اندکپ های همراه با یاتاقان
این نوع از اندکپ ها معمولا از یک یا چند پولک و یک شفت فولادی تشکیل شده اند یکی از پولک ها به دهانه لوله کرکه برقی با پیچ بسته می شود و سر دیگر در داخل یاتاقان قرار میگیرد. یکی از مزیت های این نوع از اندکپ ها استقامت بسیار بالا در برابر شکستگی می باشد.

۲-اندکپ های پی وی سی
در این نوع از اندکپ ها دو بلبرینگ در محور آن و زیر پوشش پی وی سی قرار گرفته و سر دیگر شفت در ستاره ای ثابت میشود ، ستاره ای بر روی دستک یا صفحه ی متصل به محور کرکره برقی با پیچ یا پرچ نصب میشود . این نوع اندکپ ها را تنها با پیچ یا پرچ میتوان در لوله نصب کرد . مزیت این اندکپ ها استفاده از خار در آنها میباشد .

جای قفل برقی

جا قفلی کرکره برقی هوشمند نسل بعدی از جا قفلی های معمولی محسوب می شوند که امکانات بیشتری را در اختیار شما قرار می دهند. قابلیت هایی مانند جلوگیری از آتش گرفتن موتور و پارگی تیغه و همچنین افزایش امنیت از ویژگی های مثبت آن است که موجب شده از استقبال بالایی توسط مشتریان برخوردار شود.

جا قفلی های نیمه اتوماتیک قابلیت قطع برق ورودی به موتور کرکره را دارند و زمانی که درب کرکره برقی با کلید قفل شده است برقی که به موتور آن وارد می شود نیز قطع می شود. در این شرایط اگر دکمه ریموت را فشار دهید کرکره برقی به هیچ عنوان از جای خود حرکت نخواهد و این مساله موجب می شود تا از آسیب به تیغه ها و موتور کرکره برقی جلوگیری شود . اما اگر در این وضعیت از قفل دستی استفاده کرده بودیم و اشتباها دکمه ریموت را فشار داده بودیم کرکره برقی باز می شد و باعث آسیب های فراوان به تیغه و موتور کرکره برقی می شد.

ویژگی های جا قفلی کرکره برقی چیست؟

جا قفلی کرکره برقی اگر به صحیح ترین نحو انتخاب شود می تواند ویژگی های خوبی را در راستای افزایش ضریب ایمنی نصیب شما گرداند. از جمله این ویژگی های مثبت را در ادامه خواهیم دید.

پیشگیری از شکستن قفل

قفل هایی که برای افزایش ایمنی بر روی درب های کرکره ای نصب می شوند در صورتی بی ملاحظگی شاهد شکستن آن ها خواهیم بود. شکستن قفل می تواند امنیت درب را تا حد زیادی کاهش دهد و باعث بروز اختلالات در عملکرد درب شود.

پیشگیری از سوختن موتور

جا قفلی های هوشمند می توانند تا حد زیادی از موتور کرکره برقی محافظت کنند و از وقوع آتش و سوختن آن پیشگیری به عمل آورند. همان طور که اشاره کردیم اگر از جا قفلی های هوشمند و نیمه اتوماتیک استفاده شود به دلیل قطع شدن برق ورودی شاهد باز شدن خودکار درب نخواهیم بود و این مساله به شدت بر ایمنی موتور و حفظ سلامت آن تاثیرگذار است. در صورتی که اگر درب در هنگام قطعی برق به زور باز شود باعث صدمه دیدن موتور و فشار وارد آمدن به آن خواهد شد که در نتیجه ممکن است با آتش سوزی همراه شود.

پیشگیری از پارگی تیغه

جا قفلی در بخش انتهایی تیغه کرکره برقی نصب می شود. این بخش جزو قسمت های حساس تیغه محسوب می شود که عدم رعایت نکات فنی می تواند باعث پارگی آن شود. هنگامی که از جا قفلی استفاده می کنید به میزان چشم گیری از پارگی تیغه جلوگیری می شود و موجب افزایش طول عمر و حفظ کارکرد آن خواهد شد.

عمل نکردن درب در مواقع نیاز

زمانی که شما از جا قفلی هوشمند استفاده می کنید درب کرکره برقی زمانی عمل می کند که قفل از جا قفلی باز شده باشد. پس فشار دادن اشتباهی دکمه ریموت و خلاص کن دستی نمی تواند باعث باز شدن بی دلیل درب و آسیب به آن شود.

جا قفلی معمولی

جا قفلی معمولی از ساده ترین انواع جا قفلی محسوب می شود که در قسمت انتهایی تیغه نصب خواهد شد. این نوع از جا قفلی ها بر روی تیغه انتهایی و با فاصله ای حدودا 1 سانتی متر از ریل نصب خواهد شد. بعد از نصب جا قفلی کرکره برقی را به سمت پایین می کشید و سپس حلقه بعدی را مقابل حلقه ای که در قبل متصل کردیم نگه داشته و به وسیله ابزارهای جوشکاری جوش می دهیم.

سنسور چشمی درب اتوماتیک

چشمی قطعه ای است که بیشتر برای کرکره های به کار رفته برای پارکینگ ها و مجتمع های مسکونی به کار می رود و کمتر برای کرکره ی مغازه ها و فروشگاه ها کاربرد دارد . چشمی در قسمت بالای کرکره قرار می گیرد و از اجزای خارجی آن است. عملکرد چشمی به این صورت است که هنگام پایین آمدن و بسته شدن کرکره از برخورد آن به افراد و اشیا جلوگیری می کند. چگونگی این امر به ساختار آن باز میگردد. چشمی از خود اشعه ی مادون قرمز به محیط اطراف ساتع می کند . بدین ترتیب اگر در مقابل اشعه ی آن اشیا و افراد قرار بگیرند سریعا آن را تشخیص می دهد و از برخورد کرکره در زمان بسته شدن با آن جلوگیری می کند.
چشمی دائما اشعه ی مادون قرمز به محیط اطراف خود ساتع می کند. این اشعه برای سلامتی افراد کاملا بی ضرر است و با چشم غیر مسلح به هیچ وجه دیده نمی شود . امواج این اشعه در حالت عادی به صورت خطوط صاف و مستقیم است. اگر در مقابل این امواج صاف و مستقیم هر گونه وسیله یا فردی قرار بگیرد این خطوط صاف در اثر برخورد با آن شکسته می شود و سیگنالی مبنی بر شکسته شدن امواج به چشمی ارسال خواهد شد و دستگاه این سیگنال را تعریف می کند و با ارسال فرمان مربوطه به کنترل باکس دستگاه و موتور کرکره بسته نخواهد شد .
وظیفه ی اصلی چشمی قطع و وصل کردن جریان برق در زمان حضور افراد و اشیا در نزدیکی آن است تا از برخورد کرکره با آنها جلوگیری شود. به همین علت بیشتر برای پارکینگ ها و محل های پرتردد مورد استفاده قرار می گرد که محل عبور و مرور افراد و اتومبیل های بسیاری است.

انواع چشمی های ایمنی | انواع چشمی درب اتوماتیک

چشمی های درب اتوماتیک و کرکره اتوماتیک از نظر ساختار و کارکرد انواع مختلفی دارند که در ادامه به معرفی انواع چشمی درب اتوماتیک می پردازیم:
فتوسل معمولی: از این چشمی، در درب های اتوماتیک و راهبند ها استفاده می شود. در این نوع چشمی ، فرستنده بر روی دیوار قرار میگیرد و گیرنده در سمت مقابل آن. طول برد این فتوسل ها معمولا به 15متر میرسد.

فتوسل با برد بلند: این چشمی شبیه به مدل معمولی می باشد تنها با این تفاوت که طول برد آن بسیار بلند تر است و برای فاصله های تا 35 متر مورد استفاده قرار می گیرد. از این چشمی در درب های اتوماتیک عریض استفاده می شود.

فتوسل وایرلس: در این چشمی ها دیگر نیازی به سیم کشی برای فرستنده ی مادون قرمز نیست. انرژی مورد نیاز برای فرستنده مادون قرمز، از طریق باتری که در آن جایگذاری می شود تامین می گردد. لذا از این چشمی در محل هایی که امکان سیم کشی در هر دو سمت درب وجود ندارد، استفاده می گردد.

فتوسل های گردان: این چشمی ها از لحاظ عملکردی شبیه به چشمی های معمولی می باشند فقط کمی جدید تر هستند. چشمی گردان و معمولی در ساختار مکانیکی دارای تفاوت هایی هستند. در این چشمی فرستنده و گیرنده دارای پایه های گردان اند و باعث می شوند بتوانیم به سادگی فرستنده و گیرنده را در یک خط قرار دهیم، تا با یکدیگر هم راستا شوند. از این چشمی در مکان هایی استفاده می شود که دیوار هایی که برای نصب فرستنده و گیرنده در نظر گرفته ایم، نسبت به هم دارای زاویه باشند.

فتوسل های آینه ای: در این چشمی ها گیرنده و فرستنده هر دو در یک سمت درب نصب می شوند. در جهت مقابل، آینه ای مخصوص تعبیه می شود که باعث بازگرداندن نور از فرستنده به گیرنده می شود. این چشمی دارای برد کمی نسبت به سایر چشمی های دیگر است و تنظیم آن هنگام نصب دشوار است.

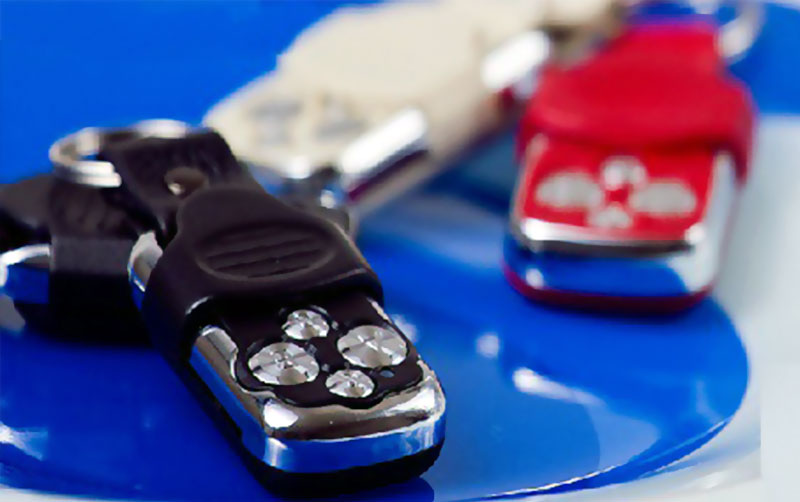

ریموت

باز و بسته کردن درب های اتوماتیک به وسیله ریموت انجام میشود.
این ریموت ها برای اینکه بتوانند به موتور فرمان باز و بسته شدن درب را بدهند باید با آن ها ست و کددهی شوند.

صفحه پلیت

از جمله اجزا و قطعات مهم، هنگام نصب کرکره برقی صفحه پلیت کرکره برقی می باشد. می توان صفحه پلیت کرکره برقی را اینگونه تعریف کرد که قطعه ای می باشد که موتور کرکره برقی روی آن نصب می شود. صفحه پلیت در دوطرف پروفیل کرکره برقی جوش داده می شود.
صفحه پلیت کرکره برقی معمولا برای موتور های مختلف به صورت های مختلف طراحی می شود اما معمولا صفحه پلیت برای موتور ساید کرکره برقی نسبت به موتور توبولار کرکره برقی کمی بزرگتر می باشد.

جنس صفحه پلیت کرکره برقی از فولاد ساختمانی می باشد و معمولا به صورت جفتی تولید می شود. و هر یک از این جفت روی بخشی از یک ستون جوش داده می شود. معمولا صفحه پلیت کرکره برقی علاوه بر اینکه نگهدارنده موتور کرکره برقی نیز است اندکپ آن را نیز نگه می دارد.

فلاشر کرکره اتوماتیک

عملکرد این قطعه هم بدین صورت است که مثلا زمانی که فرد با اتومبیل خود می خواهد وارد پارکینگ شود و دکمه ی باز شدن ریموت را فشار می دهد، چراغ فلاشر شروع به چشمک زدن می کند و این یعنی که کرکره ی پارکینگ در حال باز شدن است. در نتیجه راننده ی اتومبیل مطمئن می شود که تا هنگام رسیدن به درب، کرکره به صورت کامل باز می شود و می تواند با خیال راحت وارد پارکینگ شود. در زمان بسته شدن هم این فلاشر شروع به چشمک زدن می کند و این یعنی که کرکره در حال بسته شدن و پایین آمدن است.

• فلاشر انواع مختلفی دارد و در ولتاژهای مختلفی از جمله 12، 24 و 220 ولت موجود است. هر کدام از این ولتاژها با توجه به نوع سیستم کرکره اتوماتیک و موتور آن انتخاب می شود. همچنین داشتن سیستم UPS یا نداشتن آن در انتخاب ولتاژ فلاشر تاثیر گذار است.
• لامپ به کار رفته برای فلاشر ممکن است از دو نوع رشته ای یا LED دار باشد. لامپ LEDدار از طول عمر بالا و کیفیت نوردهی بیشتری برخوردار است و مصرف انرژی بسیار پایین تری دارد.
• نکته ی مهم در نصب این فلاشر ها رعایت این موضوع است که نباید در محل بارش باران و برف قرار بگیرند چون نفوذ آب باران و برف می تواند به ساختار آن صدمه بزند .
• فلاشر ها امروزه در دو نوع بی سیم و سیم دار در بازار عرضه می شوند که هر کدام کاربردهای تعریف شده و مشخصی دارند و برای نوع خاصی از کرکره ها قابل استفاده است.
